干挂清特（MTC）板幕墙
阅读：119次日期：2017-11-28
MTC清特板TM的结构设计、加工与施工
1、MTC 清特板 TM 系统的结构设计
(1)、MTC清特板幕墙设计须满足当地风荷载的强度要求；通过专业幕墙设计软件，根据楼层设计
标高，进行结构计算，得出适合的板块分格尺寸和板材厚度，并出具结构设计计算书；
(2)、抗震设计：按国家标准，八度抗震设防；
(3)、防雷设计：防雷设施有效可靠地与主龙骨以及结构主体相连；
(4)、保温性能设计：参考国家标准进行节能隔热层的设计和选择，使之达到建筑节能规范的要求；
(5)、主副龙骨以及连接件连接强度的设计满足强度、刚度以及稳定性的要求；

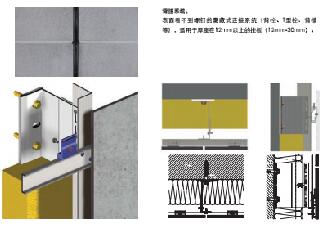

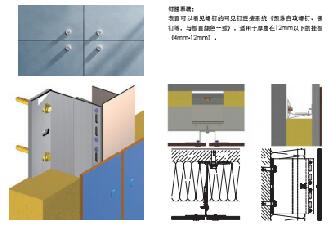

(6)、MTC清特板TM的基板为无机材料，表面已作预涂装处理，设计采用开放式干挂幕墙系统进行
安装。为避免破坏预涂的板材表面，安装方式采取在板背面安装连接挂件再与龙骨连接的装
配方式（背挂式）。背槽连接件以及拉拔强度满足要求：参考国家有关标准，对背槽连接件
以及T型螺栓或者其他连接件的强度设计和选材满足幕墙工程的安全要求；
(7)、考虑温度变化的影响：不论是MTC清特板以何种方式与结构连接，所有连接处以及缝隙的预
留都需要经过温度变形的计算，保证能够满足要求，而不会发生错位、扭曲等现象；MTC清
特板TM的热膨胀系数较小，所以板与板可以采用较小接缝的处理方式，这样就可以形成与现
浇混凝土非常相似的模板接缝效果。楼层间分层部位，设计有较宽的层间伸缩缝，以此适应
板材在该层的热胀冷缩效应；
(8)、MTC清特板TM在与金属龙骨接触的部位装弹性垫，可使清特板与金属龙骨非刚性接触。
2、MTC 清特板 TM 系统的加工
(1)、MTC清特板TM采用成套加工机械进行切割、铣边、铣孔、开槽、倒角等精加工；
(2)、MTC清特板TM所有因加工所露出的板材表面均采用防水底漆进行封闭处理；
(3)、加工周期短，生产效率高。通过标准化设计和工厂化生产，实现混凝土挂板的量产和高效
率，与需要模具的预制混凝土挂板（PC）相比，生产效率大大提高，可以满足较大面积的工
程供货需求，可大大缩短幕墙施工工期。

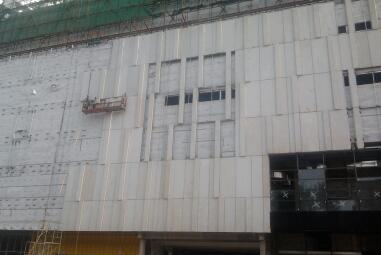

3、MTC 清特板 TM 系统的安装
(1)、装配式安装，干作业，模数化，方便、快捷；
(2)、结构稳固，更换方便，维护成本低
